RRHX消防專用明桿彈性座封閘
產品概況
產品型號：RRHX
公稱通徑：DN50～600mm
公稱壓力：PN1.0～2.5MPa
工作溫度：0～120℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6 GB9113
試驗標準：GB/T13927 API598
RRHX消防專用明桿彈性座封閘壓力試驗
|
公稱壓力 |
強度試驗 |
水密封/上密封試驗 |
氣密封試驗 |
|
1.5* PN （MPa） |
1.1* PN （MPa） |
0.5-0.7 （MPa） |
|
|
1.0 |
1.5 |
1.1 |
0.6 MPa |
|
1.6 |
2.4 |
1.8 |
|
|
2.5 |
3.8 |
2.8 |
RRHX消防專用明桿彈性座封閘主要零部件材料明細表
|
序 號 |
零件名稱 |
材質 |
|
1 |
手輪 |
可鍛鑄鐵 |
|
2 |
閥桿螺母 |
銅合金 |
|
3 |
支架 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
4 |
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
5 |
密封圈 |
丁腈橡膠、三元乙丙 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
中法蘭墊片 |
丁腈橡膠、三元乙丙 |
|
8 |
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
|
9 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |

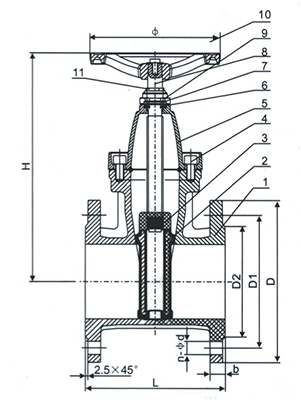

RHX消防專用明桿彈性座封閘主要連接外型尺寸:（單位 :mm）
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
Hmin（全關） |
313 |
332 |
375 |
425 |
498 |
562 |
680 |
838 |
950 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
Hmax（全開） |
355 |
375 |
415 |
475 |
540 |
605 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的RRHX消防專用明桿彈性座封閘性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
