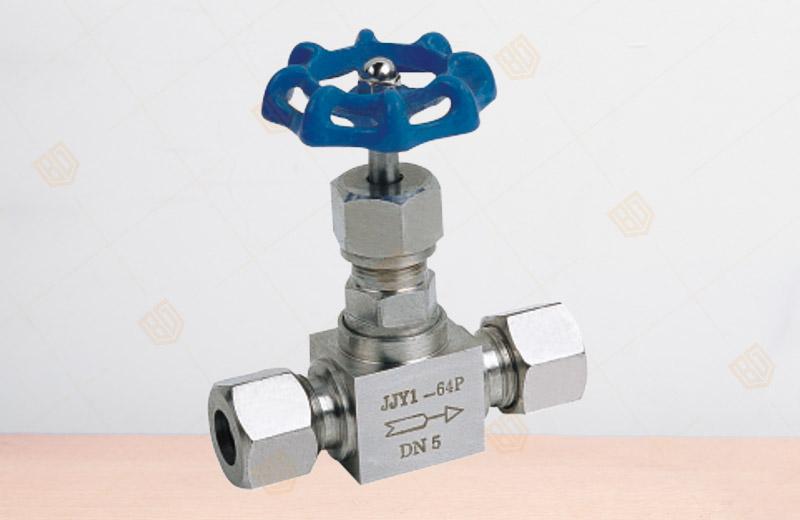

J91W/H不銹鋼卡套針形截止閥
產品概況
產品型號：J91W/H
工作壓力：≤32MPa
使用溫度：-29℃～+350℃
規格尺寸：￠4～￠25
連接形式：卡套式
結構特征：錐面密封,活動閥瓣
閥體材質：不銹鋼
適用介質：水、油、氣等腐蝕性與非腐蝕性介質
制造標準：GB/T12224-2005、JB/T7747-1995
閥門檢測及試驗標準：GB/T13927-1992
J91W/H不銹鋼卡套針形截止閥主要零部件材料
|
零件名稱 |
閥體、閥蓋、螺栓 |
閥桿、閥瓣、密封圈 |
填料 |
墊片 |
手輪 |
|
J91W-320-DN5 |
鉻鎳不銹鋼 |
不銹鋼 |
聚四氟乙稀、柔性石墨 |
橡膠石棉板 |
優質碳鋼 |
J91W/H不銹鋼卡套針形截止閥主要性能規范
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
||
|
殼體 (MPa) |
密封 (液) |
密封 (氣) |
|||||
|
J91W-320-DN5 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
P≤540℃ |
液化石油氣水、 |
|
C≤425℃ |
|||||||
J91W/H不銹鋼卡套針形截止閥主要外形連接尺寸
| ITEM NO. | D0 | L | H | D1 |
| J91W/H-1 | 8 | 38 | 92 | 70 |
| J91W/H-2 | 10 | 38 | 92 | ?70 |
| J91W/H-3 | 12 | 39 | 92 | 70 |
| J91W/H-4 | 14 | 40 | 94 | ?70 |
| J91W/H-5 | 18 | 42 | 100 | 80 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J91W/H不銹鋼卡套針形截止閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
