JG-1六角形內外絲針型閥
產品概況
產品型號：JG-1
制造標準： ASME B16.34-2004
連接形式：內外螺紋連接(NPT,G,Rc,Rp…)
結構特征：錐面密封
閥門檢驗與試驗：API 598-1996
公稱壓力：≤10000Psi
適用工作溫度：-29℃～+538℃
適用介質：水,油,氣等腐蝕性與非腐蝕性介質
公稱通徑：DN6,DN10,DN15,DN20,DN25

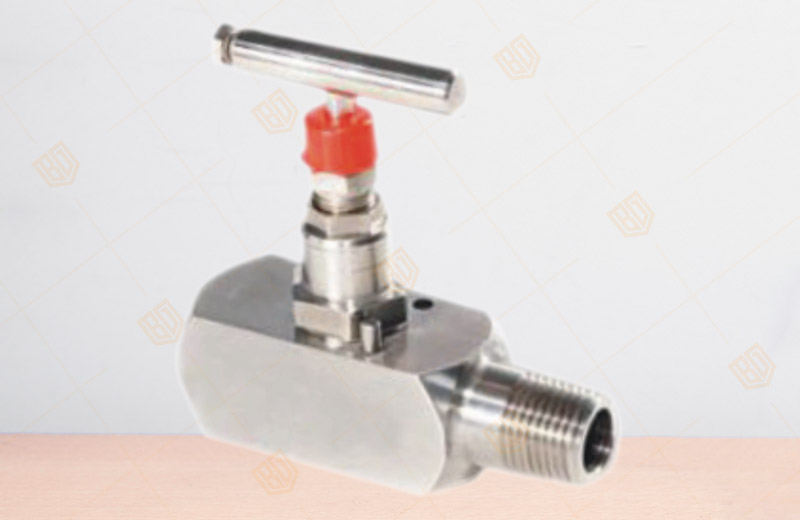

JG-1六角形內外絲針型閥概述
百鋼閥門集團生產銷售的JG-1六角形內外絲針型閥的接口采用了六角形螺紋接口,整體采用了不銹鋼材料加工生產，用于各種工業測量管道。本產品為單向流直通式結構,適合水、油品、氣體等介質。
JG-1六角形內外絲針型閥主要零部件材料
| 序號 | 零件名稱 | 材質 |
| 1 | 閥體 | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 閥蓋墊片 | 紫銅 PTFE |
| 3 | 閥蓋 | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料墊 | PTFE 柔性石墨 金屬盤根 |
| 5 | 填料 | PTFE 柔性石墨 |
| 6 | 鎖緊螺母 | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 填料壓蓋 | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 閥桿 | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 手柄 | 20# A105 SS304 SS304L SS316 SS316L |
| 10 | 內六角螺釘 | 20# A105 SS304 SS304L SS316 SS316L |
JG-1六角形內外絲針型閥外型結構尺寸
| 型號 | 公稱通徑 DN | D0 | M | M1 | L | H |
| JG-1F/2F-1 | DN6 | 60 | R1/2 | NPT1/2 | 120 |
|
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的JG-1六角形內外絲針型閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
